概述
SVGC(APFC)补偿系统结合了动态补偿和滤除谐波功能，对于系统中比较稳定的无功需量部分可以通过可控硅进行静态补偿；对于系统中变化快的无功需量部分可通过SVG(APF)快速补偿，对系统谐波进行主动补偿，滤除谐波。该系统既可以满足用户无功补偿的需求，又可以大幅度降低设备成本。

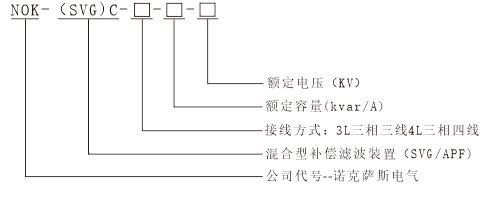

产品型号

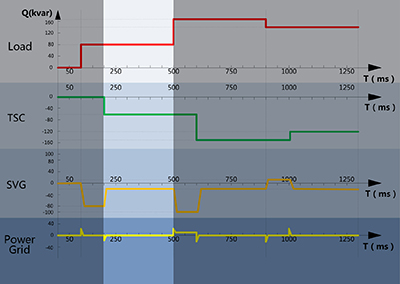

工作原理
1、控制器先检测到系统中存在一定量的谐波后，控制SVG（APF）投入补偿，消除相应次数的谐波大小。
 2、 检测到有感性无功时，控制器会控制SVG（APF）和补偿装置投入补偿感性无功。
  3、检测到有容性无功时，控制器会控制SVG（APF）投入补偿容性无功。
        当系统侧功率因数达标时，整个补偿过程趋于稳定。

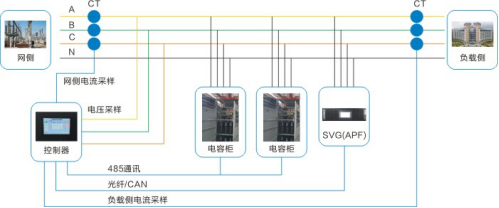

工作模式
1、控制器通过外部CT采样进行数据分析。
 2、控制器通过485通讯方式对可控硅进行补偿控制。
 3、控制器通过485通讯或者光纤通讯对SVG（APF）进行数据传输和补偿控制。
