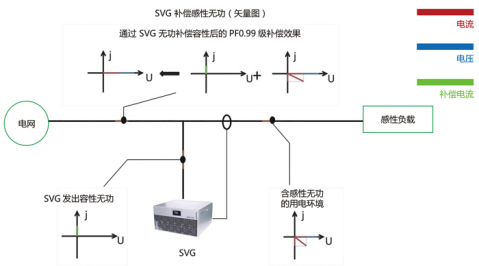

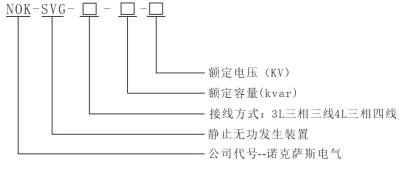

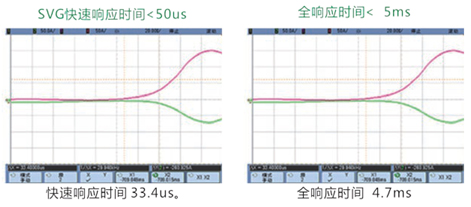

概述 NOK-SVG静止无功发生装置,通过外部电流互感器,实时检测负载电流,并通过内部DSP计算来分析负载电流的无功含量,PWM发生器发出信号控制内部IGBT,是逆变器产生满足要求的无功补偿电流,最终实现动态无功补偿的要求。 产品型号 技术特点 急速响应时间:SVG全响应时间≤5ms,动态响应时间≤50µs,特别适合负荷快速变化的场合。 双向无级补偿:SVG无功补偿装置可动态双向连续调节无功功率,从额定感性工况到额定容性工况连续输出无功。 精度高:cosφ≥0.99,无过补、欠补。 可靠性高:成熟技术平台,高可靠性器件;过压、欠压、过温、过载等保护。 人机友好:7寸彩色触摸屏,便于操作;电能质量波形、数据实时显示;500条事件记录。 工作原理图
