NOKKF型光伏专用四象限无功补偿控制器
  • 产品名称： NOKKF型光伏专用四象限无功补偿控制器
  • 产品资料：点击下载
  • 浏览次数：

产品概述

NOKKF型光伏专用四象限无功补偿控制器是集数据采集、无功补偿、电网参数分析等功能于一体的新型配电测控设备，适用于光伏发电并网现场，本控制器内部具有四象限测量模块，无需列外增加互感器，能精确测量正反向电流、正反向有功、正反向无功等，根据现场无功需求精确补偿，成功解决了广大控制器在光伏并网后无法正常工作的现象，能直接替换市面上绝大多数电容补偿控制器，如：正泰、德力西、人民、指明、指月、威斯康等。
该型号无功补偿控制器以高速数字信号处理器为核心，采用交流取样，人机界面为128X64点阵大屏幕液晶显示器，其具有替换市面控制器的通用性，具备配电监测、无功补偿、谐波分析，自适应频率算法，输入信号在45Hz～55Hz之间变化。
该产品符合JB/T 9663-1999 低压无功功率自动补偿控制器。

使用条件
1、环境温度
周围空气温度不得超过＋40℃，而且在24 h周期内其平均温度不得超过＋35℃。
周围空气温度的下限为－25℃。
2、相对湿度
空气清洁，在最高温度为＋40℃时，其相对湿度不得超过50％。在较低温度时允许有较大的相对湿度。例如＋20℃时相对湿度为90％。但应考虑到由于温度的变化有可能会偶然地产生适度的凝露。
3、污染等级
能在GB 7251.1-2005中规定的污染等级Ⅲ环境中使用。
4、海拔高度
安装场地的海拔高度不得超过2000m。
5、电源电压
使用地点的电源电压波动不应超过±10％。
6、振动
安装地点的振动条件：振动频率范围为10～150 Hz，最大振动加速度不大于5 m/s2。

功能介绍
1、实时监测：
电压、电流、功率因数
所配电容器组投切状态
有功功率、无功功率
电压总谐波畸变率、电流总谐波畸变率，系统频率，
32次电压奇次谐波含有率
32次电流奇次谐波含有率
中英文界面显示切换
2、无功补偿：
取样物理量为无功功率，无投切振荡。
Δ型补偿方式、Y型补偿方式、Δ+Y型混合补偿方式

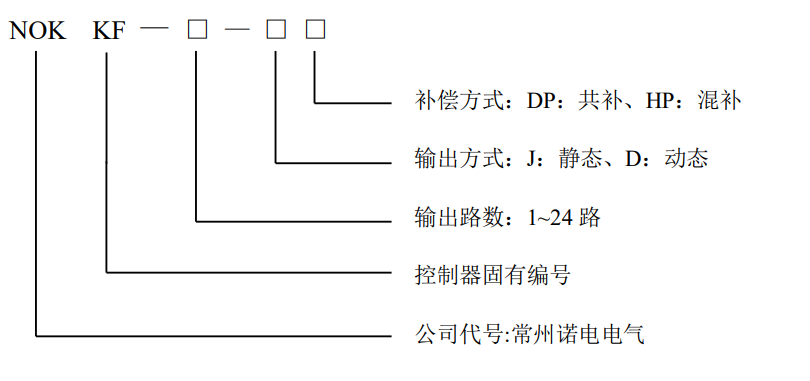

型号号及含义



技术参数

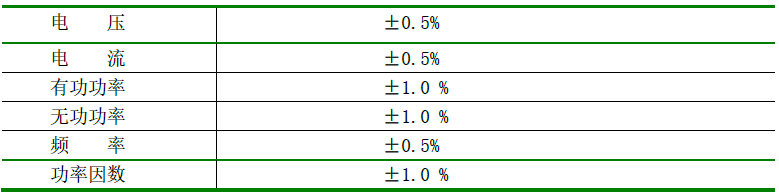

测量精度

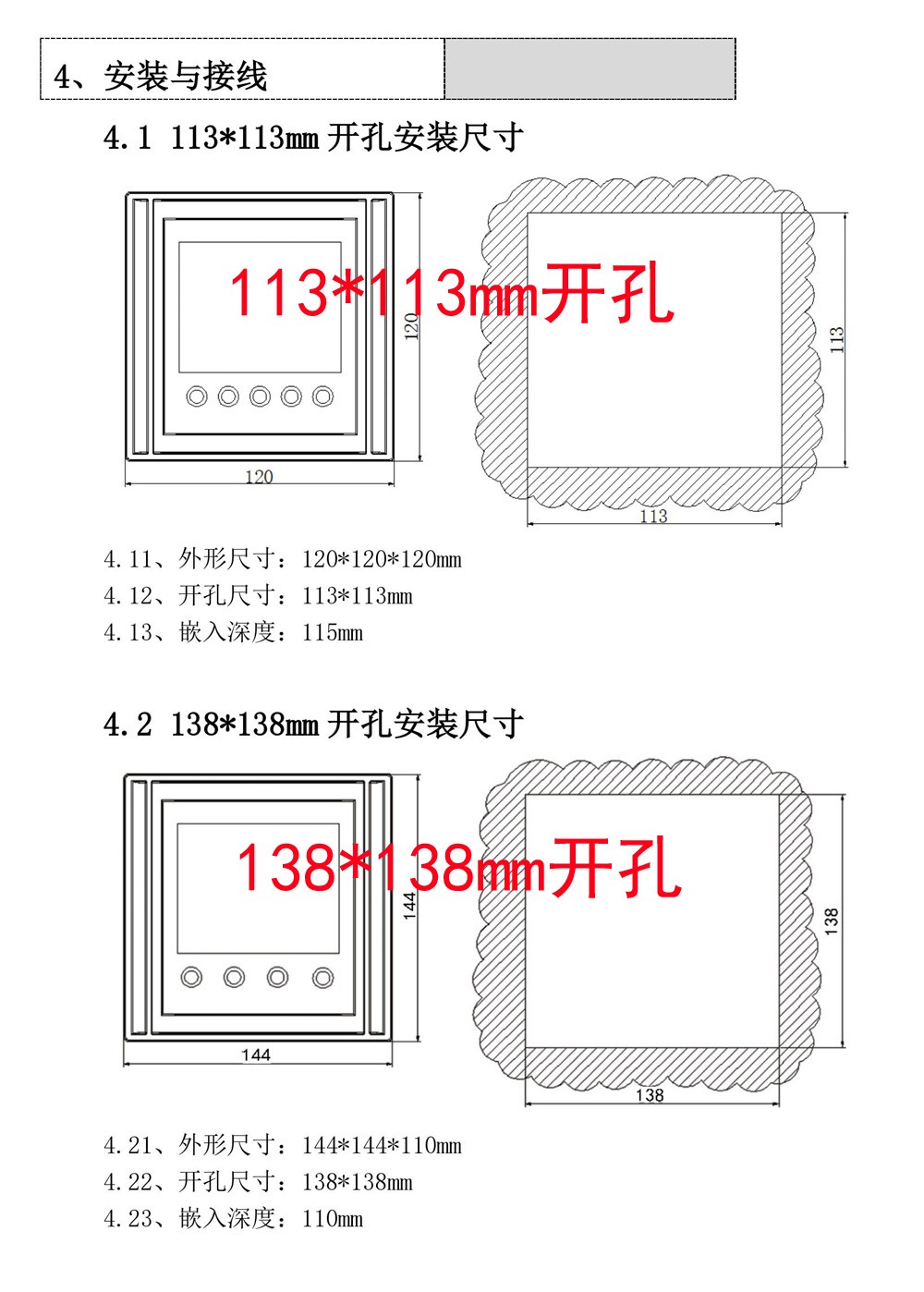

外形尺寸与安装尺寸
开孔尺寸：1、113*113mm
      2、138*138mm

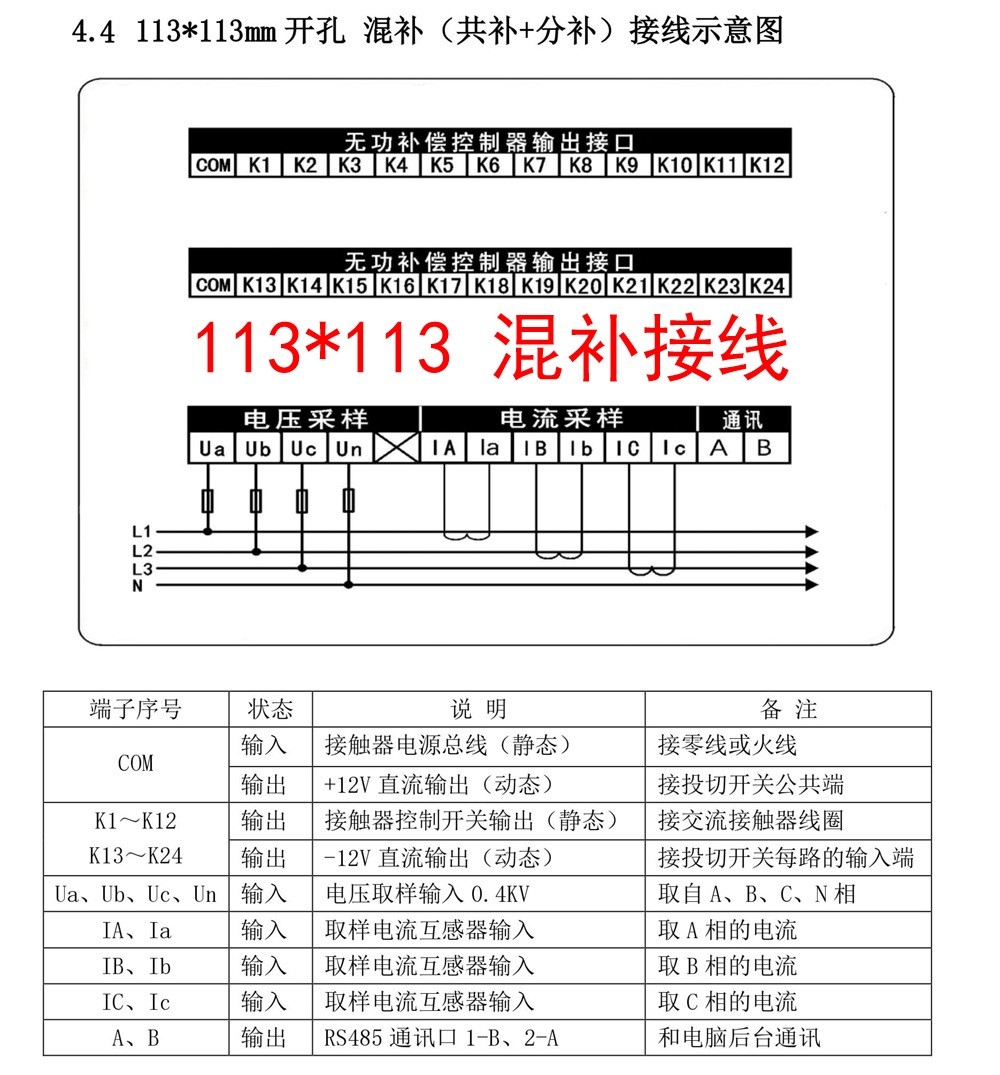

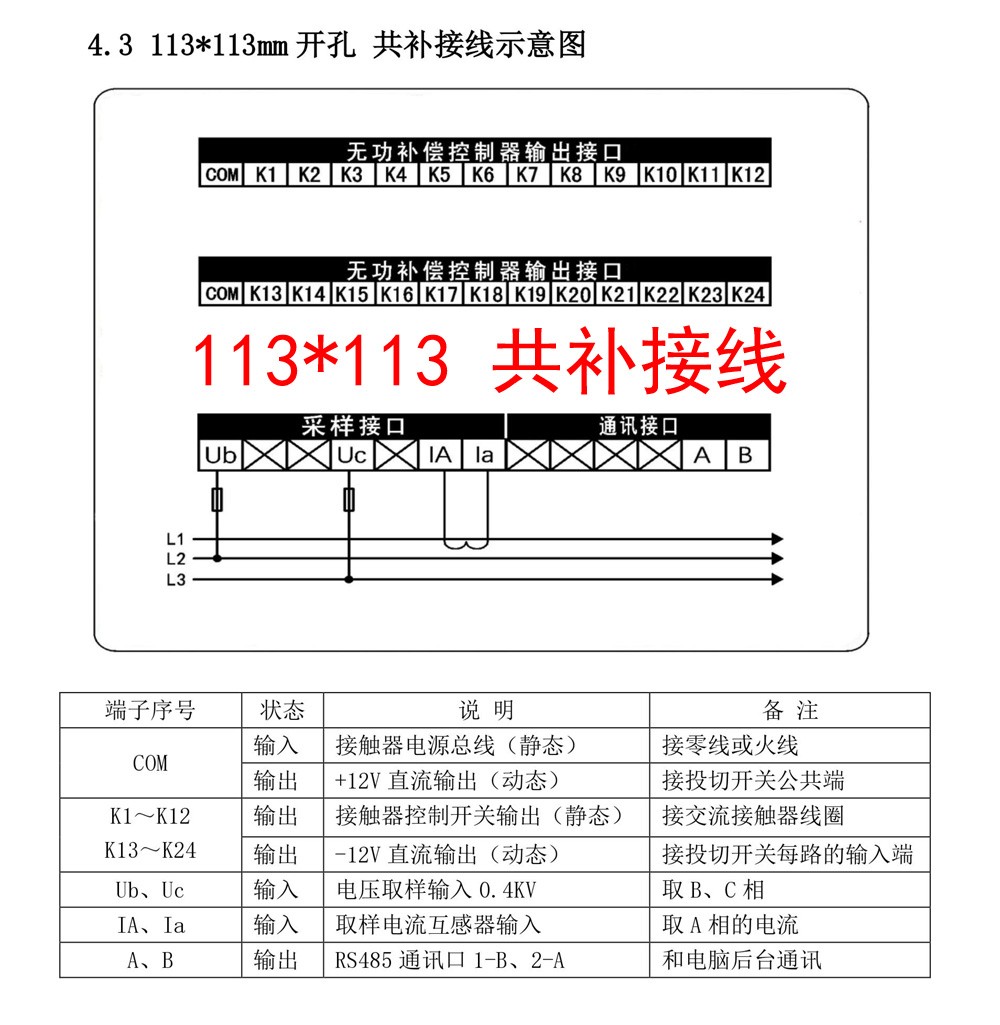

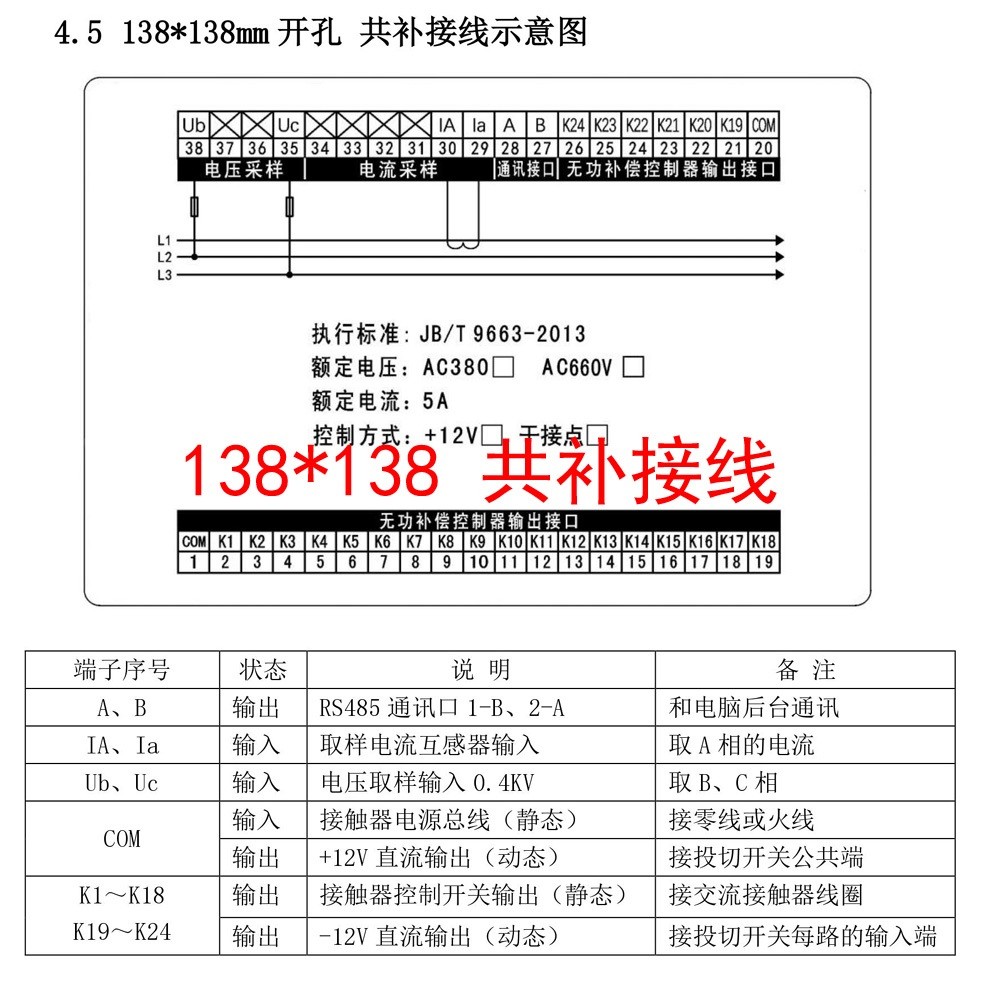

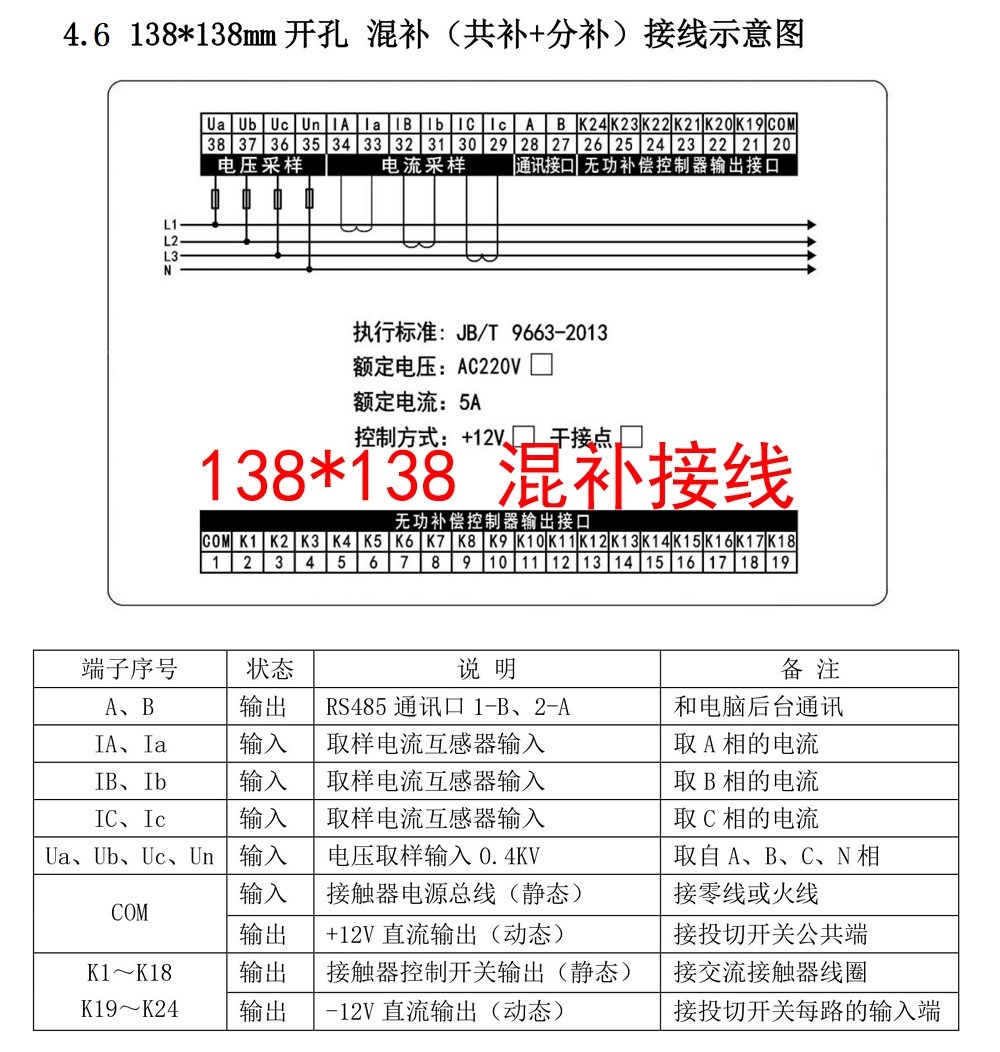

接线图
